科普：多層陶瓷電容器(MLCC)知識概述！MLCC工藝流程

摘要：

貞光科技——深耕電子元器件領域數十載，憑借卓越的業界口碑，已與全球眾多頂尖廠商構筑了穩固且持久的戰略合作關系。我們專注于為汽車及工業領域用戶提供芯片與解決方案及定制服務。

1. 科普：MLCC知識概述！

一、MLCC簡介

多層陶瓷電容器MLCC是英文字母Multi-Layer Ceramic Capacito的首寫字母。在英文表達中又有Chip Monolithic Ceramic Capacitor兩種表達都是以此類電容器外形和內部結構特點進行,也就是內部多層、整體獨石(單獨細小的石頭)的結構,獨石電容包括多層陶瓷電容器、圓片陶瓷電容器等,由于元件小型化、貼片化的飛速發展,常規圓片陶瓷電容器逐步被多層陶瓷電容器取代,人們把多層陶瓷電容器簡稱為獨石電容或貼片電容。

片式多層陶瓷電容器(Multi-layer Ceramic Capacitor簡稱MLCC)是電子整機中主要的被動貼片元件之一,主要表現為具有高可靠、高精度、高集成、高頻率、智能化、低功耗、大容量、小型化和低成本等特點。

二、MLCC結構及制作流程

1. MLCC的基本結構:

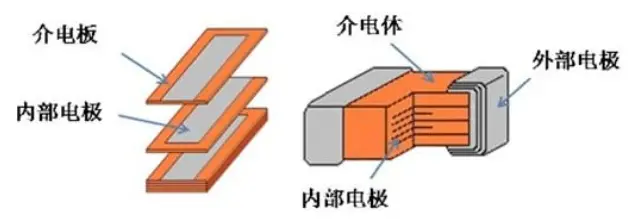

片式多層陶瓷電容是通過將瓷粉與其他一些有機化合物按照一定的比例混合,在經過流延、印刷、層壓、切割、排膠、燒成等工序形成MLCC的內部電極,在經過封端工序形成MLCC的外部電極構成。電容器是用來儲存電荷,其最基本結構如下圖所示,在2塊電極板的中間夾著介電體。

電容器的性能指標取決于能夠儲存電荷的多少。片式多層陶瓷電容器為了能夠儲存更多的電荷,通過上圖中結構的多層重疊來實現。

下圖是多層陶瓷電容器的基本構造。

2. 制作流程：

三、MLCC的發展趨勢

MLCC在中國市場的需求量巨大,這對MLCC的生產廠家是一個很好的發展機遇,電子產品的需求量急劇上升,對國家經濟的發展也是一個良好的機遇。我們應該抓住機遇大力的發展MLCC等電子產品元器件,我們應有著不斷創新的思想理念,并且依靠尖端的生產技術和先進的生產理念,站在世界MLCC的前沿,今后更是要擴大生產規模,瞄準世界MLCC產業最前沿技術,加快企業發展水平,快速增強企業的核心競爭力。

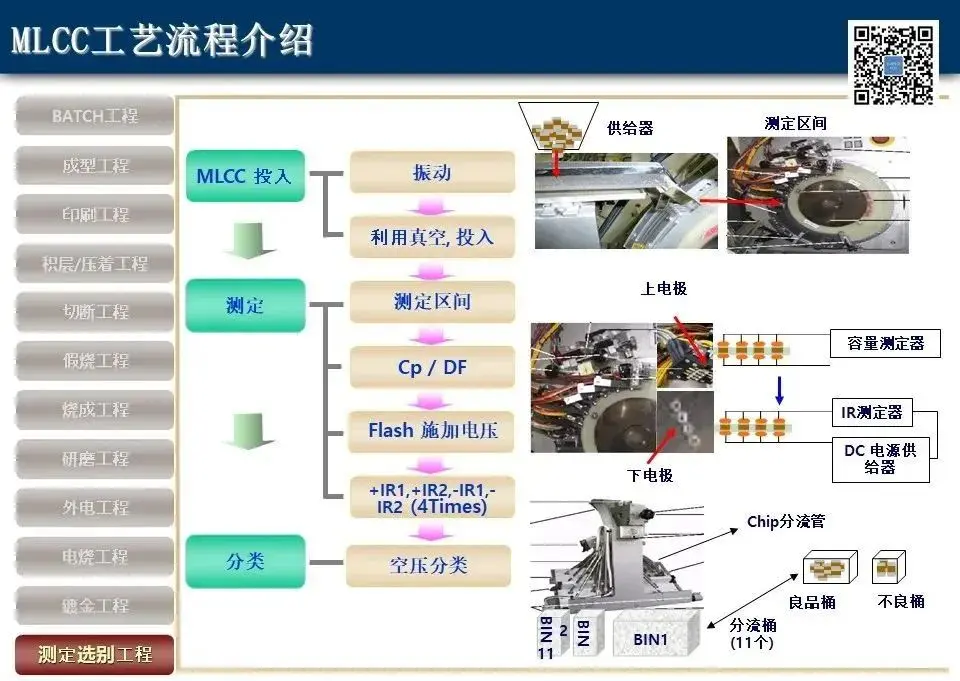

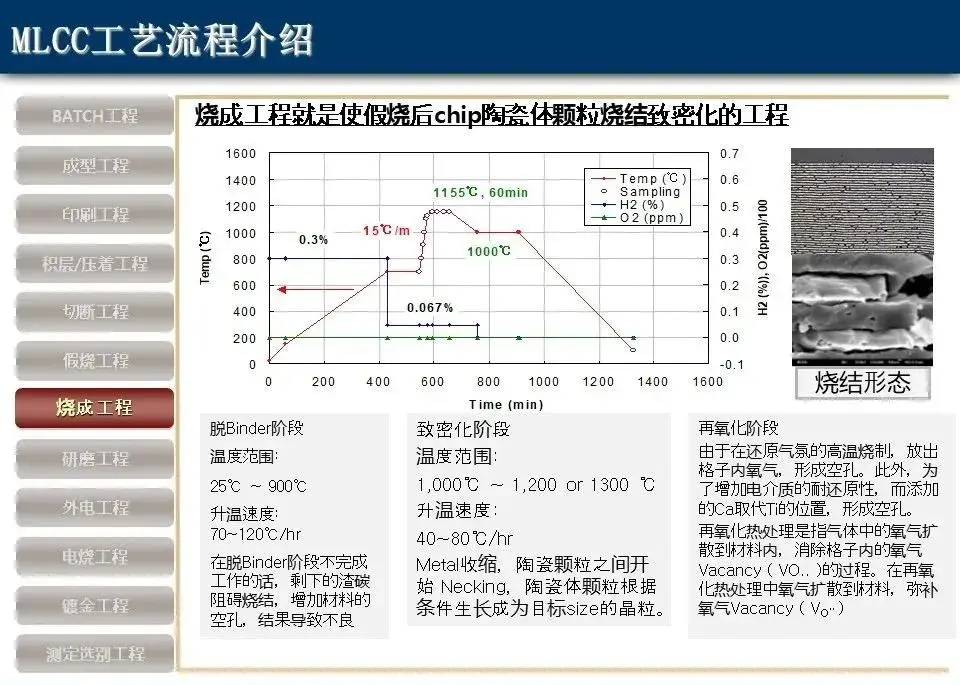

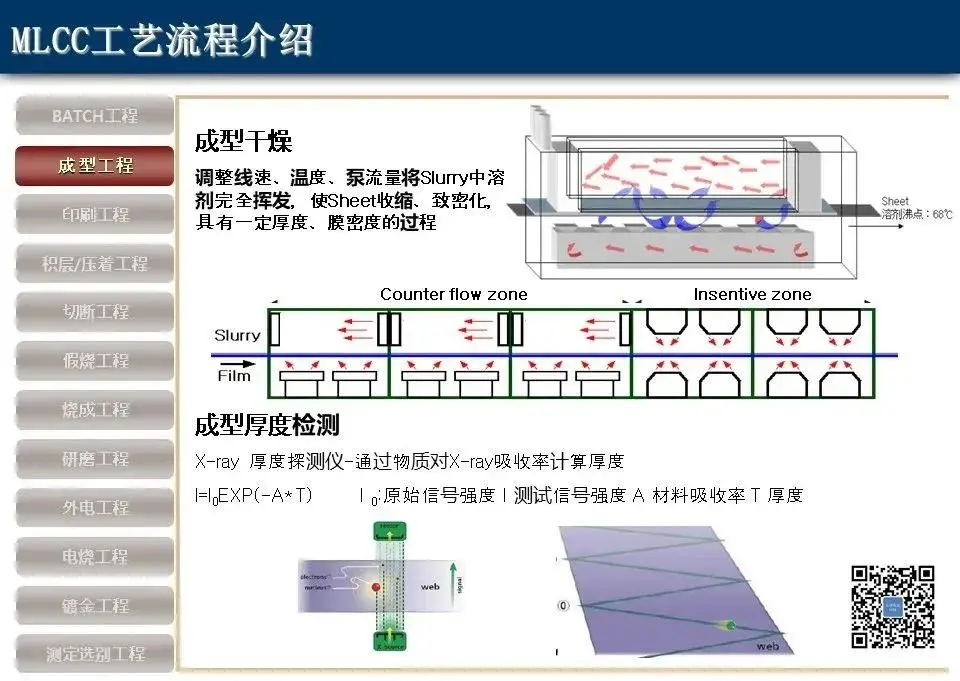

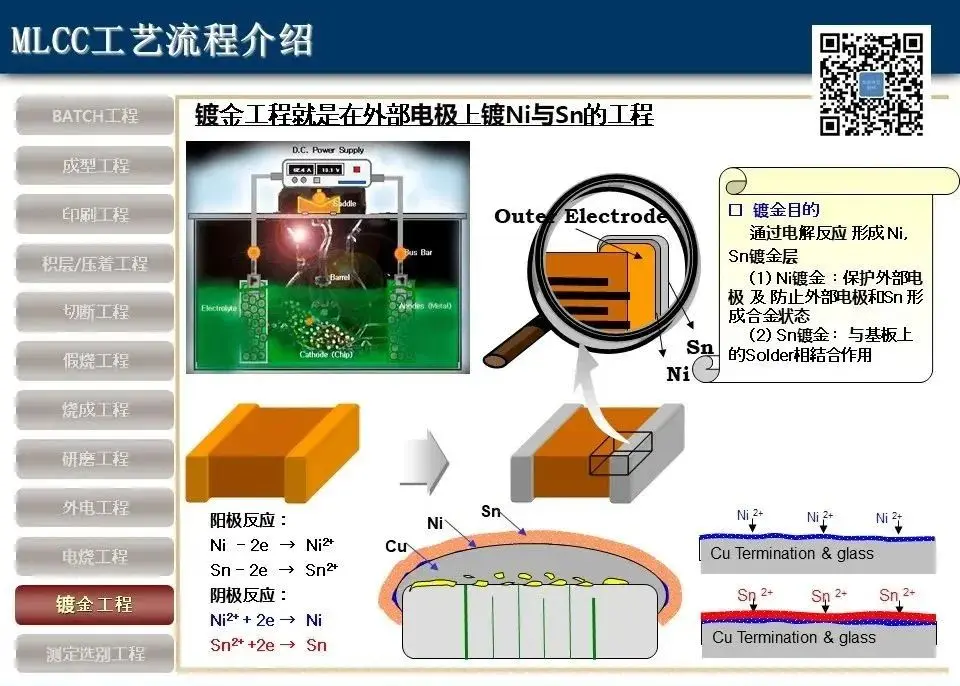

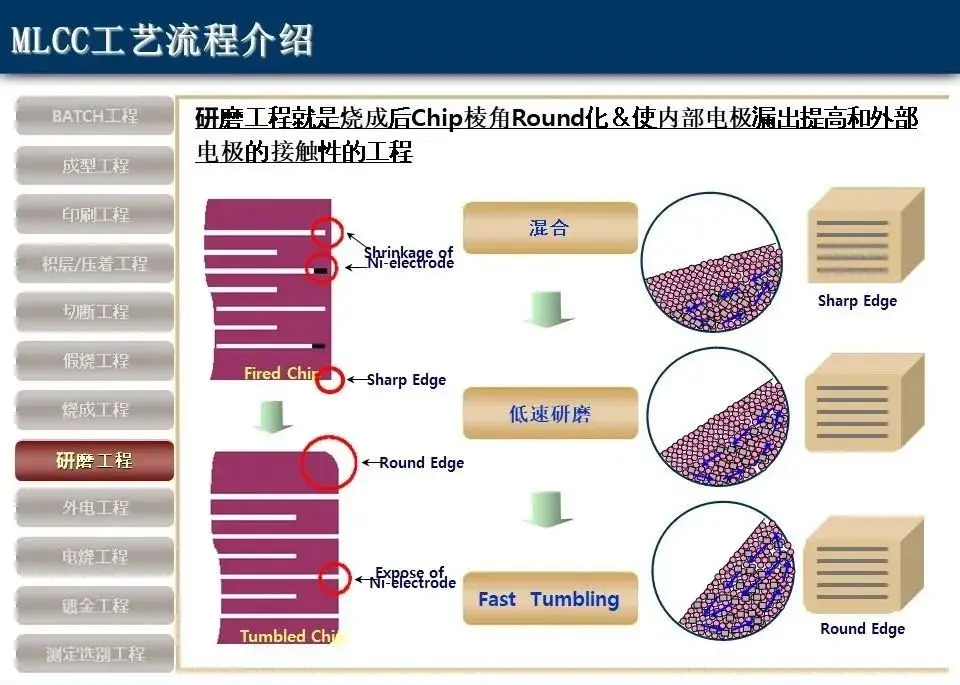

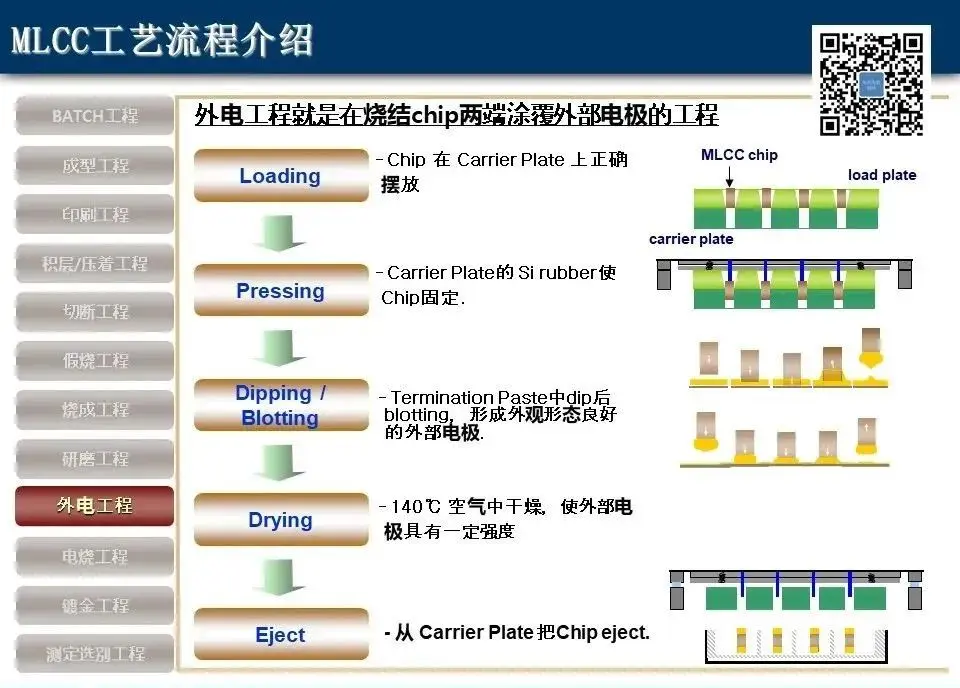

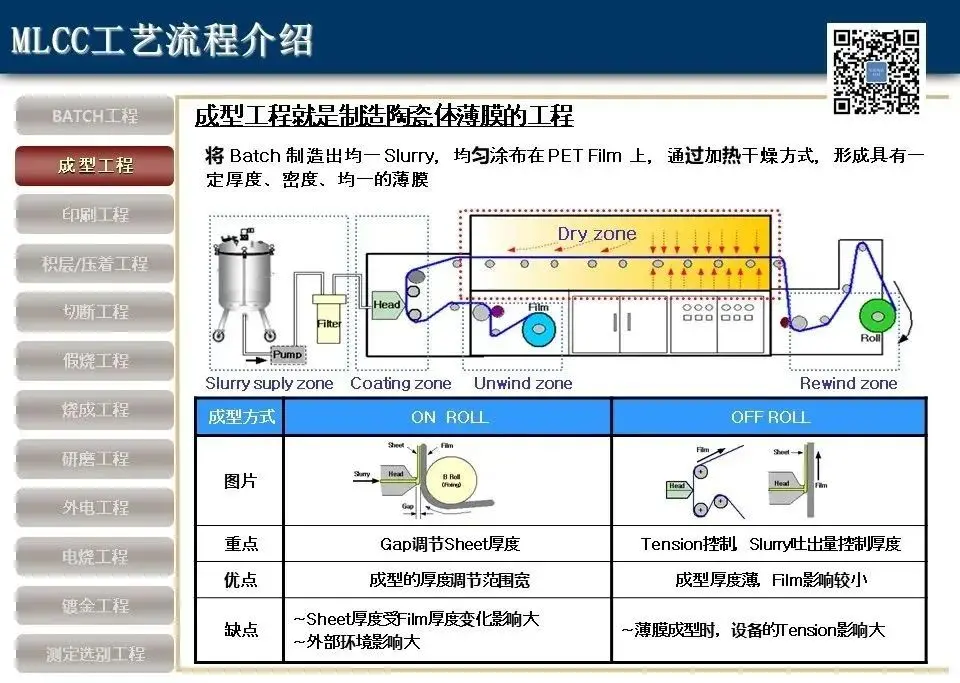

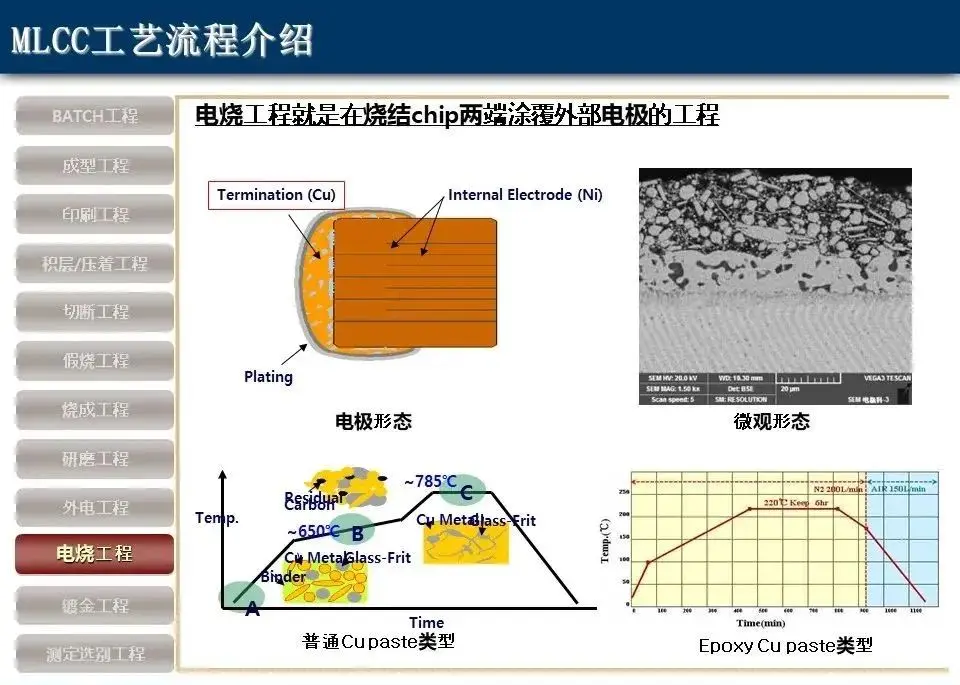

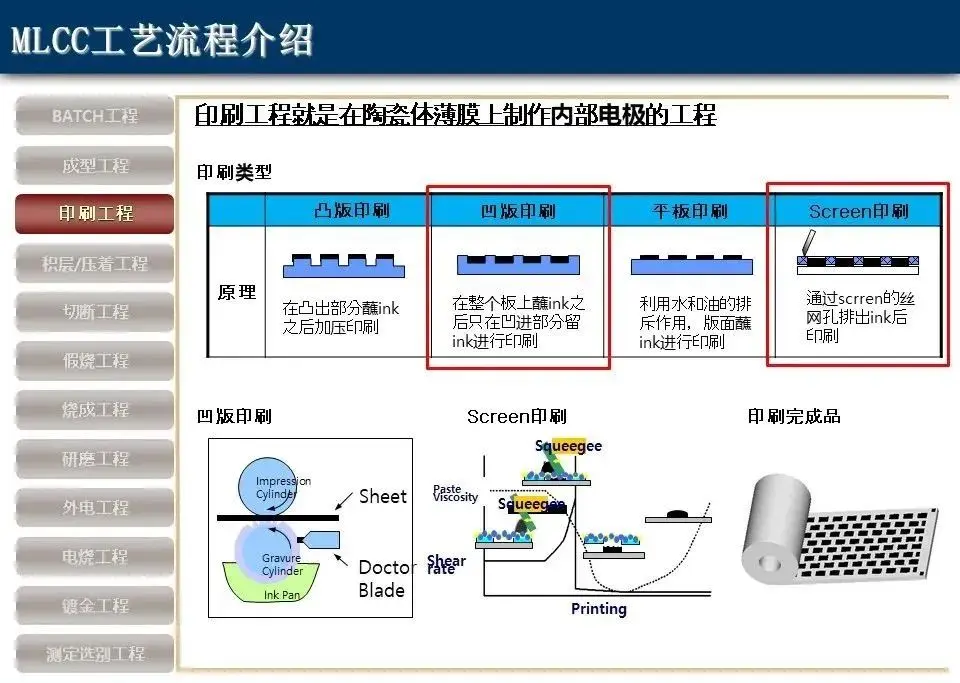

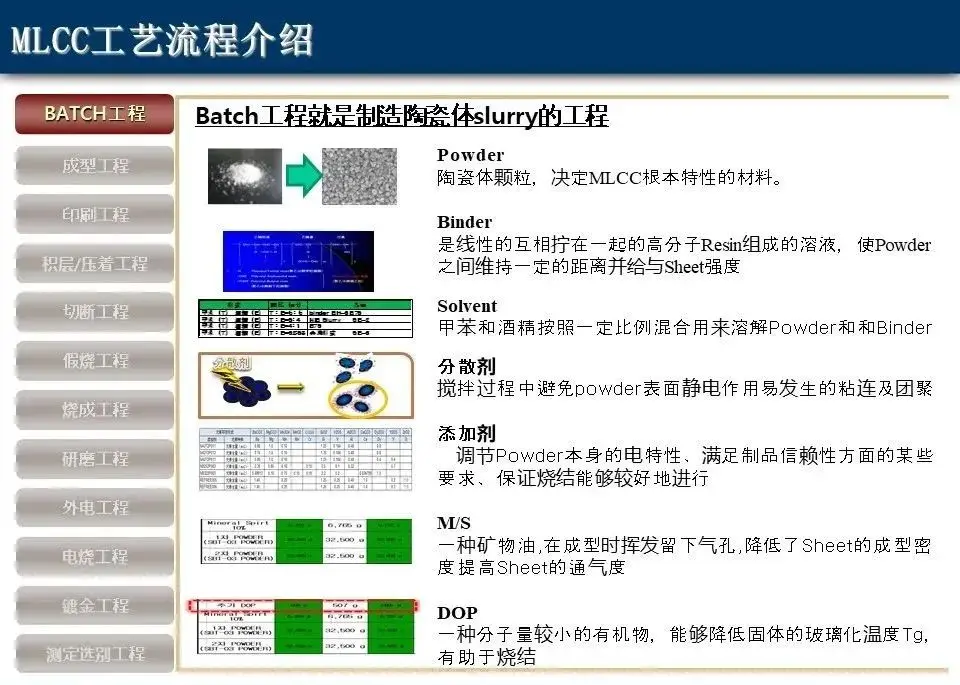

2. MLCC工藝流程
